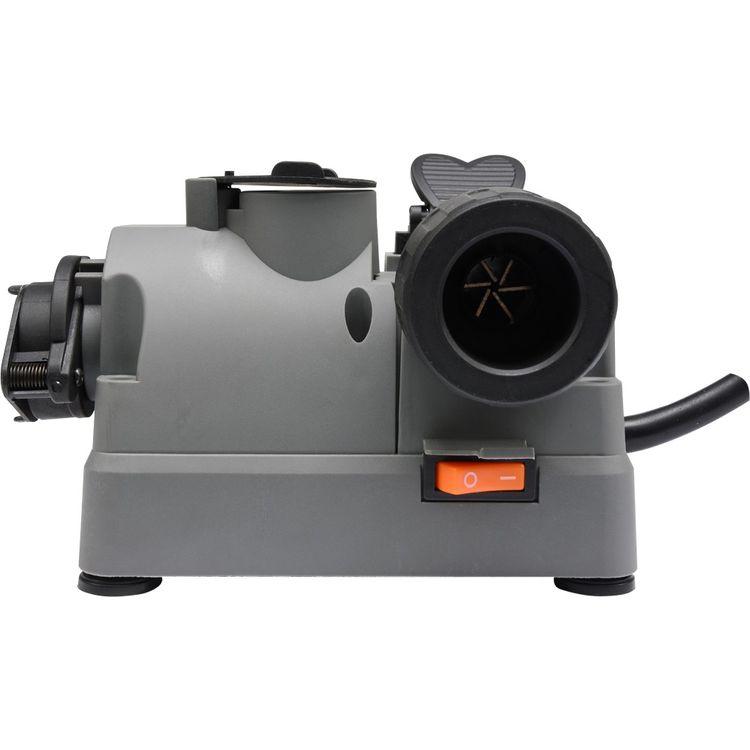

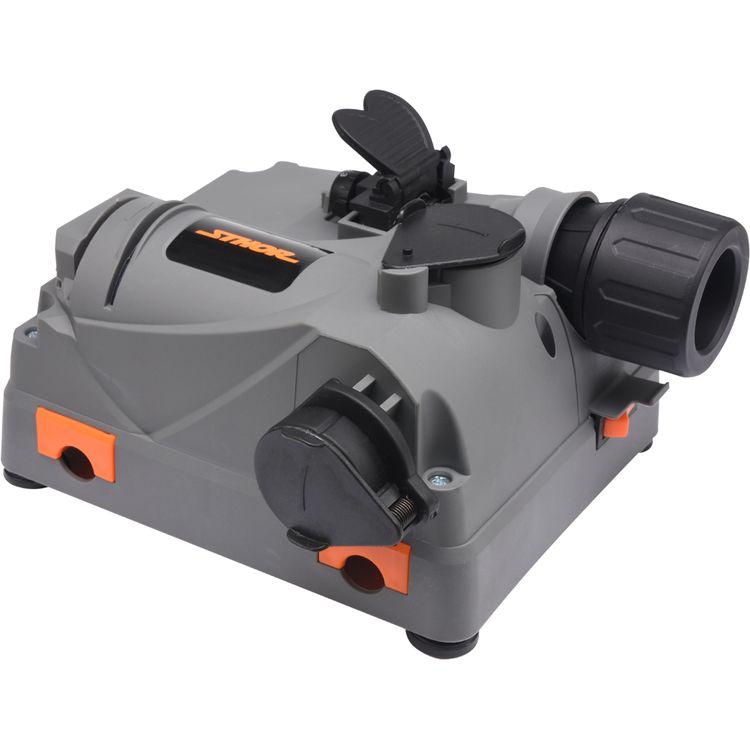

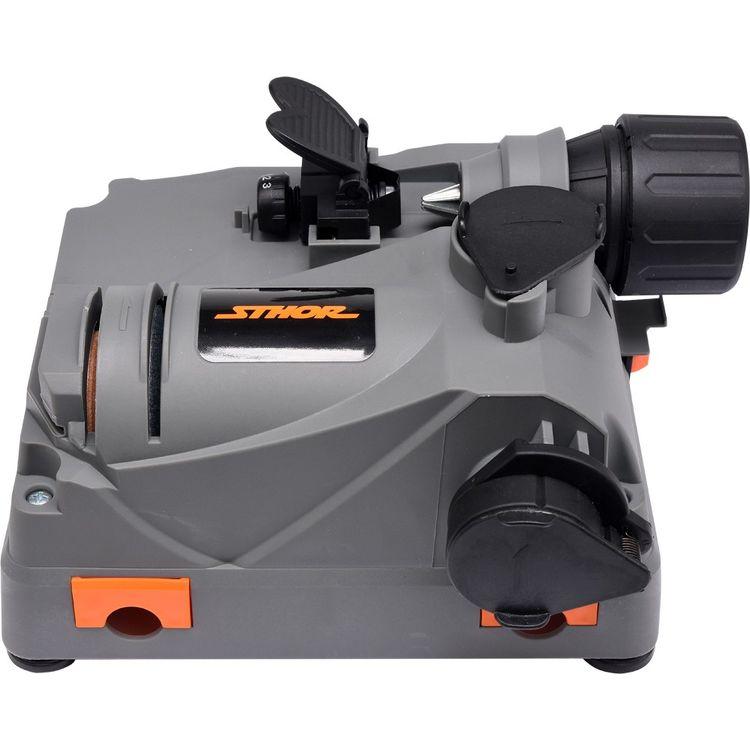

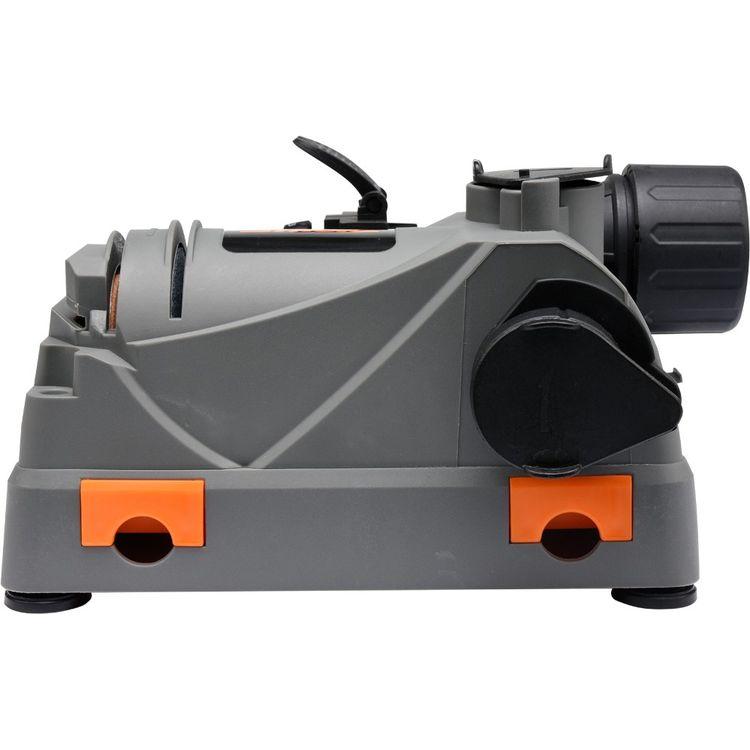

VOREL Верстати для заточування ножів, сокир, ножиць 73473

Багатофункціональна точилка потужністю 150 Вт для заточки сталевих свердел від 3 до 13 мм, ножів, ножиць, сокир і тесак.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
-Напруга мережі - 230 В
-Частота мережі - 50 Гц
-Номінальна потужність - 150 Вт
Номінальні обороти - 5500 хв-1
Діаметр свердла - 3 мм -13 мм
-Кут нахилу свердла - 118 градусів
-Клас ізоляції - II
-Клас захисту - IP20
-Рівень шуму:
звуковий тиск LpA ± KpA - 81,56 ± 3 дБ (A)
звукова потужність LwA ± KwA - 94,56 ± 3 дБ (A)
-Вага - 1,62 кг

Призначення / застосування:
- свердла для заточування свердел по металу або універсальні свердла
- ножі для заточки
- ножиці для заточки - сокири і ножі для заточки
За умови, що все перераховане вище вироби виготовляються зі сталі.

метод використання
Перед початком роботи помістіть точилку на рівну, рівну і тверду поверхню. Переконайтеся, що всі ніжки інструменту стоять на землі. Точило слід використовувати тільки в сухих приміщеннях, в недоступному для сторонніх осіб, особливо дітей.

Заточення СОКИРИ, ЛЕЗ І НОЖНИЦ:
- Заточування сокир ножів і ножиць слід проводити в захисних рукавичках, що захищають від порізів.
- Вибрати проріз для заточення типу леза.
- Увімкніть точилку і почекайте, поки не буде досягнута номінальна частота обертання.
- Вставте лезо в відповідний паз і потім потягніть його в напрямку, протилежному напрямку обертання шліфувальної пластини, зазначеного на корпусі точила (II).
- Під час перетягування лезо слід притискати до шліфувальної пластини з невеликим зусиллям. Повторіть операцію кілька разів.
- Потім вимкніть точилку вимикачем і вийміть вилку з розетки.

Увага! При заточуванні завжди тягніть лезо проти напрямку обертання точильного каменю.
Не тягніть лезо в напрямку обертання шліфувальної тарілки.

Заточення свердла:
Перед тим, як заточувати свердло, його необхідно як слід закріпити в утримувачі. Для цього натисніть на засувку щелепи, щоб вони відкрилися (III). За допомогою ручки-ручки встановіть діаметр трохи більше діаметра заточеного свердла, щоб забезпечити вільний рух свердла в утримувачі. Вставте ручку в гніздо для позиціонування свердла (IV). Зверніть увагу, що на рукоятці дриля є виступи, які необхідно вставити в виїмки гнізда (V). Підніміть засувку щелепи, яка захопить свердло, поверніть свердло так, щоб воно захопило в найвужчому місці (VI).
За допомогою ручки управління встановіть кількість матеріалу, зібраного під час заточування. При повороті маховика в напрямку стрілки кількість набирається матеріалу (VII) збільшується. Для звичайної заточки свердла слід встановити мінімальний рівень зібраного матеріалу. У разі більш сильного пошкодження свердла встановіть більш високий рівень зібраного матеріалу.
Притисніть свердло до поверхні інсталяційного штифта (VIII), потім затягніть ручку рукоятки за годинниковою стрілкою, щоб закріпити свердло в рукоятці (IX). Натисніть на засувку губки і відкрийте губки, потім висуньте патрон з прикріпленим свердлом з настановного гнізда.
Підключіть точилку до електромережі, включите точилку і почекайте, поки не буде досягнута номінальна швидкість. Нахиліть кришку пристрою для заточування свердел, зсунувши її в напрямку стрілки. Вставте ручку після прикріпленого свердла в гніздо, переконавшись, що виступи на ручці збігаються з пазами в гнізді (X). Коли ви почуєте звук скреготу, рухайте його вперед і назад протягом 5-10 секунд, притискаючи свердло з невеликим зусиллям до шліфувальної тарілці. Потім вийміть патрон з гнізда, поверніть його на 180 градусів і повторіть операцію для іншого краю свердла. Завжди заточувати обидва краї свердла.
Увага! Кожну кромку слід заточувати з однаковим часом і натискати з однаковим зусиллям. Це запобіжить нерівномірну заточку свердла.

У разі заточування свердел діаметром від 10 мм і більше процес шліфування бічній поверхні свердла повинен бути виконаний. Для цього після заточки, як описано вище, вставте рукоятку свердла в шліфувальний патрубок поверхні свердла і обережно натисніть на неї протягом декількох секунд (XI). Потім вийміть патрон з гнізда, поверніть його на 180 градусів і повторіть операцію для іншої бічної поверхні свердла.
Увага! Кожну поверхню слід шліфувати однакову кількість часу і натискати з однаковим зусиллям. Це запобіжить нерівномірну заточку свердла.

Заточивши свердло, оціните результати роботи. Якщо вістря свердла після заточки стає синім або відрізняється від природного кольору стали, це означає перегрів поверхні і тиск свердла на шліфувальну пластину під час заточування повинне бути зменшене.
Якщо після заточування кромки свердла не мають однакової довжини, відрегулюйте час і тиск для заточування кожного боку свердла.

ОЧИЩЕННЯ пилові контейнерів Точилка
обладнана двома ємностями, в яких збирається пил, що утворюється під час роботи. Щоразу після закінчення роботи їх слід спорожняти. Для цього висуньте їх з корпусу точила, очистіть, а потім прикріпіть до корпусу точила.

параметри:
-Потужність [Вт]: 150
-Швидкість обертання [1 / хв] 5500
