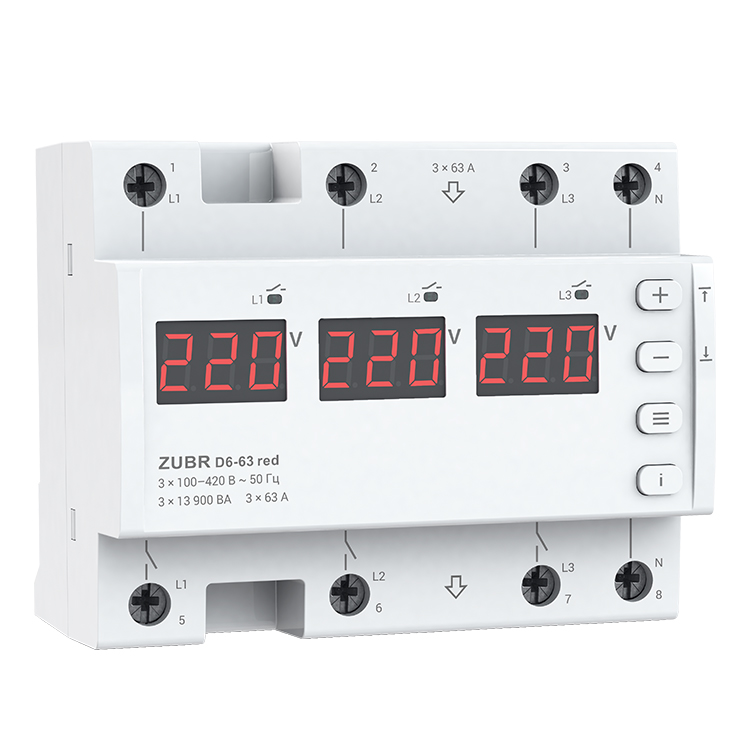

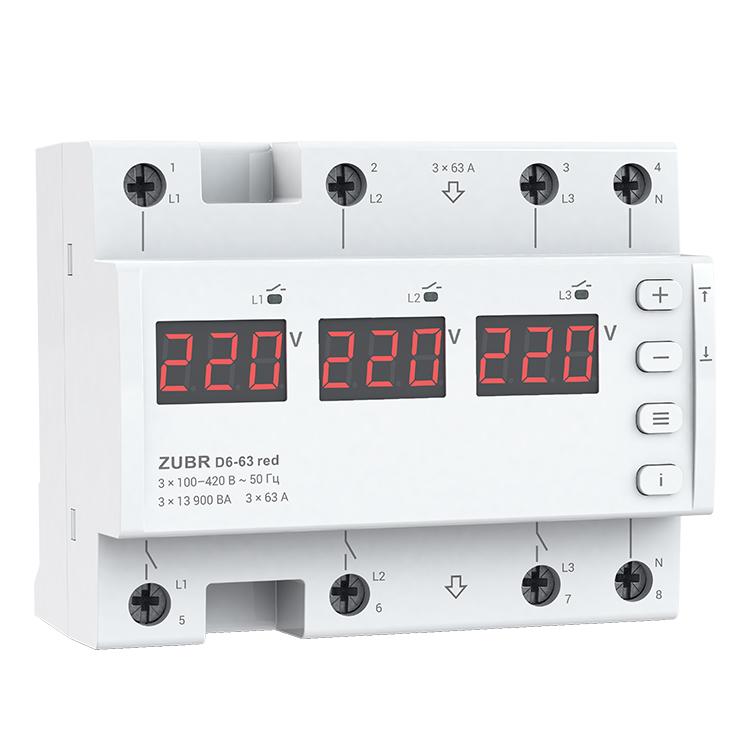

ZUBR Реле напряжения трёхфазное D6-63 red

Два режима работы

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз будет отключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

При работе реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений хранятся в энергонезависимой памяти.

Выгодное решение и 6 модулей в щите

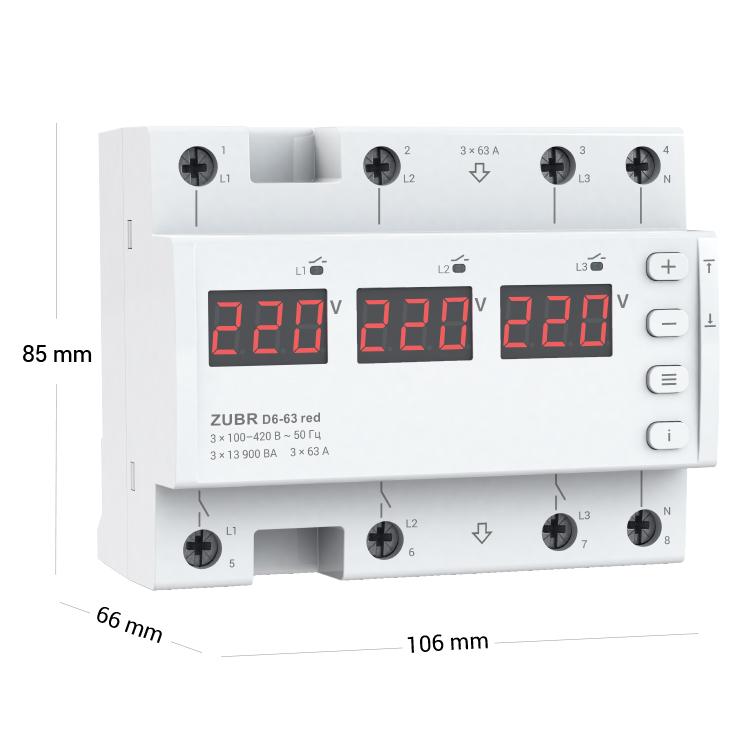

Финансово ZUBR D6 red выгоднее трех однофазных реле напряжения. К тому же оно компактно и занимает 6 стандартных модулей в распределительном щите. Его монтаж производится в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышена влажность или существует вероятность попадания воды на устройство, тогда щиток должен соответствовать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель отключения нагрузки

ZUBR D6 red использует метод измерения напряжения в сети - True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. В противном случае показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измерительному прибору, то показание реле можно скорректировать поправкой в показаниях напряжения на экране ± 20 В.

Вы можете использовать профессиональную модель задержки времени отключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в использовании

● Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Он активируется, если температура внутри корпуса превысит 70°С.

● Вы можете посмотреть температуру внутри корпуса в любой момент для мониторинга состояния реле.

● Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.

● Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз экран будет мигать.

Дополнительная безопасность защищаемого оборудования

В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:

● регулируемое максимальное количество срабатываний защиты подряд;

● регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в независимой памяти 99 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывании термозащиты). Чтобы оценить состояние и качество электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный период времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).
